۱ مقدمه: نسبت سوخت‌وهوا، پایه کنترل پایدار کوره
کنترل پایدار کوره گازی فقط به تنظیم دمای هدف وابسته نیست؛ نسبت سوخت‌وهوا، نرخ تزریق انرژی و توزیع حرارت میان نواحی کوره نیز باید هماهنگ باشند. هرگاه دبی سوخت یا هوا از مقدار طراحی فاصله بگیرد، شعله و دمای کوره می‌توانند ناپایدار شوند و کیفیت محصول، مصرف انرژی و آلایندگی تحت‌تأثیر قرار گیرند. به همین دلیل، کنترل دبی جرمی سوخت در کنار اندازه‌گیری و کنترل مناسب هوای احتراق، یکی از ابزارهای مهم اتوماسیون کوره است.
راهنمای فرایند گرمایش صنعتی وزارت انرژی ایالات متحده بر تنظیم نسبت هوا به سوخت تأکید می‌کند: هوای کمتر از نیاز می‌تواند احتراق ناقص و تولید مونوکسیدکربن و هیدروکربن‌های نسوخته را در پی داشته باشد؛ هوای بیش‌ازحد نیز تلفات حرارتی دودکش را افزایش می‌دهد. بنابراین هدف، تنظیم نسبت مناسب برای مشعل و شرایط واقعی فرایند است، نه صرفاً افزایش یا کاهش نامحدود یکی از جریان‌ها (راهنمای وزارت انرژی آمریکا).
۲ سرو مس‌فلوکنترلر چگونه به کنترل احتراق کمک می‌کند؟

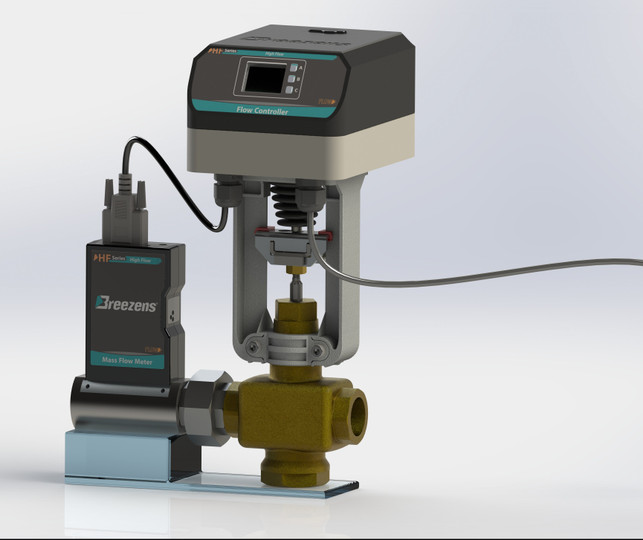

سرو مس‌فلوکنترلر با اندازه‌گیری جریان جرمی گاز و تنظیم شیر کنترلی داخلی، دبی را به مقدار تعیین‌شده نزدیک می‌کند. اگر فشار ورودی در شبکه تغییر کند، کنترلر می‌تواند ــ در محدوده فشار، ظرفیت، افت فشار و شرایط تعریف‌شده برای مدل انتخابی ــ موقعیت شیر را اصلاح کند تا دبی هدف حفظ شود. این ویژگی می‌تواند نوساناتی را که در سامانه‌های صرفاً متکی به فشار یا تنظیم دستی به تغییر نرخ سوخت منجر می‌شوند، کاهش دهد؛ اما به‌معنای مصونیت از هر میزان افت یا جهش فشار نیست. سایزینگ درست و تأمین فشار ورودی قابل‌قبول همچنان ضروری است.
برای حفظ نسبت سوخت‌وهوا باید جریان هوا نیز اندازه‌گیری یا کنترل شود. در یک آرایش متداول، کنترلر سوخت به‌عنوان حلقه دبی سوخت و دمپر، فن دورمتغیر یا کنترلر جریان هوا در حلقه متناظر عمل می‌کند؛ سپس فرمان‌های آن‌ها به‌صورت هماهنگ تنظیم می‌شوند. استفاده از مس‌فلوکنترلر فقط روی خط سوخت، به‌تنهایی تضمین‌کننده نسبت صحیح نیست، مگر آنکه جریان هوا نیز متناسب با سوخت کنترل شود.
در وب‌سایت سازنده، بریزنس خانواده‌های GP را به‌عنوان تجهیزات حرارتی اندازه‌گیری و کنترل جرمی با کاربرد عمومی و HF را به‌عنوان خانواده دبی بالا معرفی می‌کند (بریزنس). انتخاب مدل برای کوره باید بر اساس نوع گاز، دبی حداقل و حداکثر، فشار و افت فشار مجاز، دمای محیط، جنس و اتصالات، زمان پاسخ و نیازهای سیگنال/ارتباطی انجام شود؛ نام خانواده به‌تنهایی مشخصات یک مدل خاص را تعیین نمی‌کند.
۳ کاربرد در کنترل پروفایل حرارتی و کاهش آلایندگی
پس از تثبیت نسبت سوخت‌وهوا، سامانه کنترل می‌تواند مقدار کلی تزریق را بر اساس دمای اندازه‌گیری‌شده و برنامه فرایند کم یا زیاد کند. برای مثال، کنترل‌کننده PID با مقایسه دمای واقعی و نقطه تنظیم، خطا را به فرمان حرارتی تبدیل می‌کند. کنترل فازی نیز ممکن است برای فرایندهایی بررسی شود که رفتار حرارتی آن‌ها غیرخطی یا دارای تأخیر قابل‌توجه است؛ پیاده‌سازی هر دو روش به طراحی مهندسی، تنظیم پارامترها و آزمون در شرایط واقعی نیاز دارد. در هر حالت، تغییر توان مشعل باید با حفظ نسبت مناسب سوخت‌وهوا انجام شود و محدودیت‌های نرخ گرم‌شدن و دمای مجاز تجهیزات رعایت شوند.
در کوره‌های چندمشعله یا چندناحیه‌ای می‌توان برای هر ناحیه حلقه کنترل مستقل یا هماهنگ در نظر گرفت. تنظیم توان مشعل‌ها بر پایه دمای نقاط مختلف، امکان نزدیک‌شدن به پروفایل حرارتی موردنیاز را فراهم می‌کند؛ در مقابل، یکسان‌کردن دبی همه مشعل‌ها بدون توجه به بار، موقعیت محصول و انتقال حرارت لزوماً پروفایل یکنواخت ایجاد نمی‌کند.
کنترل دقیق احتراق می‌تواند به کاهش اتلاف سوخت و شرایط نامطلوب تشکیل آلاینده‌ها کمک کند، اما کاهش NOx نتیجه‌ای خودکار یا تضمین‌شده نیست. مقدار NOx به نوع مشعل، دمای شعله، اختلاط، بار، هوای اضافی و راهبرد احتراق وابسته است. اندازه‌گیری اکسیژن و در صورت نیاز CO در گازهای خروجی، همراه با تنظیم تخصصی مشعل، برای ارزیابی واقعی احتراق و آلایندگی اهمیت دارد. وزارت انرژی آمریکا نیز بر توازن میان احتراق ناقص در حالت کمبود هوا و افزایش تلفات در حالت هوای اضافی تأکید می‌کند (راهنمای فرایند گرمایش).
۴ صنایعی که از کنترل دقیق احتراق بهره می‌برند
هر فرایندی که از مشعل گازی، کوره یا گرم‌کن مستقیم و غیرمستقیم استفاده می‌کند، می‌تواند از پایش و کنترل هماهنگ جریان بهره ببرد؛ میزان فایده به حساسیت فرایند، نوسان بار و وضعیت فعلی تجهیزات بستگی دارد. نمونه‌های شاخص عبارت‌اند از:
- فلزات و ریخته‌گری: کوره‌های ذوب آلومینیوم و فلزات غیرآهنی، پیش‌گرم شمش، کوره‌های بازگرم و عملیات حرارتی مانند آنیل، تمپر و همگن‌سازی.
- فولاد و آهن: کوره‌های پیش‌گرم، بازگرم، کوره‌های عملیات حرارتی و خطوطی که به یکنواختی دما وابسته‌اند.
- شیشه و سرامیک: کوره‌های ذوب و بازپخت شیشه، کوره‌های کاشی، سرامیک، آجر و لعاب.
- صنایع غذایی: فرهای نان و بیسکویت، کوره‌های پخت و خشک‌کن‌های حرارتی که زمان و دمای پخت بر کیفیت محصول اثر می‌گذارد.
- مواد شیمیایی و معدنی: خشک‌کن‌ها، کلساینرها، کوره‌های دوار و گرم‌کن‌های فرایندی.
- نساجی و پوشش‌دهی: خشک‌کن و تثبیت حرارتی رنگ و پوشش، و کوره‌های پخت رنگ پودری.
- سیمان، آهک و آجر: کوره‌ها و سامانه‌های پیش‌گرمایش با مشعل‌های گازی.
- صنایع چوب، کاغذ و بسته‌بندی: خشک‌کن‌های صنعتی و واحدهای گرمایش فرایندی.
این فهرست برای شناسایی کاربردهای محتمل است؛ انتخاب راهکار باید با بررسی مشخصات مشعل، آرایش احتراق و الزامات کیفیت هر خط انجام شود.
۵ ملاحظات طراحی، ایمنی و انتخاب تجهیز
طراحی مناسب با تعیین نقطه کار آغاز می‌شود: نوع و ترکیب سوخت، محدوده دبی هر مشعل، فشار بالادست و پایین‌دست، فشار افت‌پذیر، دمای فرایند، تعداد نواحی و تغییرات بار ثبت می‌شوند. سپس ابزار اندازه‌گیری و کنترل جریان هوا، سنجش دما و در صورت نیاز آنالایزر گاز دودکش در طرح دیده می‌شود. کنترل نسبت سوخت‌وهوا باید متناسب با محدوده کاری مشعل تنظیم شود و در تمام نرخ‌های آتش‌دهی پایدار بماند؛ بررسی O₂ به‌تنهایی نیز جایگزین سنجش CO یا ارزیابی کامل احتراق در موارد لازم نیست. راهنمای مالکان دیگ‌های صنعتی، کنترل جریان سوخت و هوا و اصلاح بر مبنای اکسیژن را از روش‌های مطرح مدیریت احتراق می‌شمارد (راهنمای CIBO).
سامانه کنترل فرایند نباید جایگزین تجهیزات ایمنی مشعل شود. شیرهای قطع ایمنی، کنترل شعله، پرج پیش از روشن‌کردن، اینترلاک فشار و دما و منطق قطع اضطراری باید مطابق استانداردها و الزامات محل نصب طراحی و آزموده شوند. راه‌اندازی و تنظیم باید به‌دست متخصص مشعل و ابزار دقیق، با آزمون در بارهای مختلف و ثبت دبی، دما و نتایج احتراق انجام شود. همچنین هر ادعای حفظ دبی در برابر تغییر فشار باید با محدوده کاری و برگه مشخصات همان مدل بررسی شود؛ وب‌سایت بریزنس خانواده‌های محصول را معرفی می‌کند، اما برای انتخاب نهایی باید دیتاشیت مدل و تأیید سازنده دریافت شود.
۶ جمع‌بندی
سرو مس‌فلوکنترلر می‌تواند یکی از اجزای مؤثر در کنترل دقیق دبی سوخت کوره باشد: با تثبیت جریان در محدوده طراحی، امکان هماهنگی بهتر سوخت و هوا، اجرای برنامه‌های کنترل دما و مدیریت توان مشعل‌های چندگانه فراهم می‌شود. نتیجه بالقوه، پایداری بیشتر فرایند، کاهش نوسان کیفیت و استفاده مؤثرتر از سوخت است؛ کاهش آلایندگی نیز باید با اندازه‌گیری و تنظیم احتراق تأیید شود، نه آنکه صرفاً از نصب کنترلر فرض گرفته شود.
برای ارزیابی راهکار بریزنس، نقطه شروع مناسب، برداشت داده‌های واقعی فشار و دبی، مشخص‌کردن نسبت هدف هر مشعل و بررسی مدل متناسب از خانواده GP یا HF است. طراحی یکپارچه جریان هوا، ابزار سنجش احتراق و سامانه ایمنی، عامل تعیین‌کننده در تبدیل کنترل دبی به بهبود پایدار عملکرد کوره خواهد بود.
۷ منابع
۱. وزارت انرژی ایالات متحده، برنامه فناوری‌های صنعتی، «گرمایش فرایندی کارآمد در صنعت آلومینیوم»، راهنمای کنترل نسبت هوا به سوخت، احتراق و کاربردهای کوره.
۲. شورای مالکان دیگ‌های صنعتی (CIBO)، راهنمای بهره‌وری انرژی، مباحث کنترل جریان سوخت و هوا و اصلاح بر پایه اکسیژن.
۳. BREEZENS Industrial Group، تجهیزات اندازه‌گیری و کنترل جریان، معرفی خانواده‌های GP، HF و سایر محصولات.
