افزایش ده برابری سرعت تست نشتی محصولات گاز سوز با مس فلومترهای بریزنس



۱ مقدمه و ضرورت حیاتی تست نشتی در صنایع گازسوز

نشتی در یک محصول گازسوز فقط یک ایراد مونتاژی نیست؛ خطری بالقوه برای مصرف‌کننده و تولیدکننده است. گاز شهری قابلیت اشتعال دارد و نشت آن، بسته به شرایط محیطی و میزان تجمع، می‌تواند به آتش‌سوزی، انفجار، آسیب جانی و خسارت مالی منجر شود. به همین دلیل، اطمینان از آب‌بندی محصول باید یکی از اولویت‌های اصلی کنترل کیفیت و از مراحل ضروری پیش از خروج محصول از خط تولید باشد.

در تولید انبوه، این اطمینان باید هم‌زمان با سرعت و تکرارپذیری مناسب به دست آید. آزمونی که به دقت دید اپراتور یا بررسی دستی تک‌تک اتصالات وابسته باشد، ممکن است در شیفت‌های شلوغ یا هنگام افزایش تیراژ با نوسان روبه‌رو شود. مس فلومترهای بریزنس می‌توانند با اندازه‌گیری جریان گاز، راهی سریع برای غربالگری محصولات و شناسایی وجود یا نبود نشتی در ایستگاه کنترل کیفیت فراهم کنند؛ به‌ویژه زمانی که هدف نخست، جداسازی سریع محصول مشکوک از خط است.

۲ چالش‌ها و ریسک‌های روش‌های سنتی تست با کف صابون

روش متداول کف صابون بر مشاهده حباب در نقاطی متکی است که اپراتور روی اتصال‌ها یا بخش‌های قابل‌دسترسی اعمال می‌کند. این روش ساده و در برخی بررسی‌های موضعی مفید است، اما در خط تولید محدودیت‌هایی دارد:

• زمان‌بر بودن بازرسی: اپراتور باید نقاط مختلف محصول را جداگانه بررسی کند و برای مشاهده نشانه‌های نشتی وقت بگذارد؛ با افزایش تعداد اتصال‌ها، زمان هر آزمون بیشتر می‌شود.
• وابستگی به مشاهده و اجرای اپراتور: تشخیص حباب‌های کوچک، شرایط روشنایی، نحوه اعمال محلول و توجه اپراتور می‌توانند بر نتیجه اثر بگذارند. بنابراین احتمال خطای دید یا تفاوت در اجرای آزمون وجود دارد.
• پوشش نداشتن خودکار همه مواضع: اگر نقطه‌ای از محصول بررسی نشود، دسترسی به آن دشوار باشد یا محلول به‌درستی روی آن قرار نگیرد، نشتی احتمالی ممکن است از نظر دور بماند.
• دشواری استانداردسازی در تیراژ بالا: انجام آزمونی یکسان و قابل‌ثبت برای هر محصول، با روش کاملاً دستی دشوارتر است.

در نتیجه، کف صابون برای پیدا کردن محل نشتیِ مشکوک کاربرد دارد، اما به‌تنهایی همیشه بهترین روش برای غربالگری سریع و یکپارچه همه محصولات در خط تولید نیست. مسئله اصلی این است که روش اندازه‌گیری، وجود نشتی را به مشاهده اتفاقی یک نقطه خاص وابسته نکند.

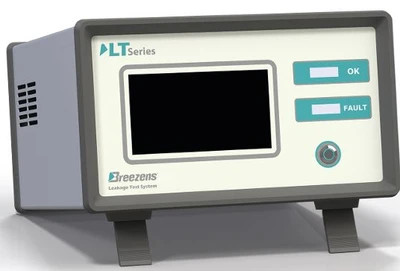

۳ راهکار نوین: مکانیزم تست نشتی مستقل از موضع با مس فلومترهای بریزنس

در آزمون مبتنی بر اندازه‌گیری جریان جرمی، محصول به یک مدار آزمون متصل می‌شود و در شرایط تعریف‌شده تحت فشار قرار می‌گیرد. پس از رسیدن به فشار آزمون و سپری‌شدن زمان پایدارسازی، دستگاه جریان گازی را که برای جبران افت ناشی از نشتی لازم است اندازه می‌گیرد. سپس مقدار اندازه‌گیری‌شده با حد پذیرش و ردِ تعیین‌شده برای همان محصول مقایسه می‌شود. مستندات فنی آزمون جرمی نیز همین منطق را شرح می‌دهند: اعمال فشار کنترل‌شده، اندازه‌گیری جریان در مرحله آزمون و مقایسه نتیجه با محدوده‌های ازپیش‌تعریف‌شده برای اعلام قبولی یا رد محصول (Zaxis، راهنمای آزمون نشتی جرمی).

مزیت این رویکرد آن است که نتیجه به این وابسته نیست که اپراتور دقیقاً کدام نقطه را با کف صابون بررسی کرده باشد. اگر مدار آزمون و اتصالات به‌درستی طراحی و آب‌بندی شده باشند، جریان جبرانیِ لازم برای حفظ شرایط آزمون می‌تواند وجود نشتی در مجموعه محصول را آشکار کند؛ بنابراین آزمون برای غربالگری، مستقل از محل دقیق نشتی عمل می‌کند. مس فلومترهای بریزنس این امکان را می‌دهند که مقدار دبی و نتیجه آزمون در مدت کوتاهی، در نمونه‌های مناسب ظرف چند ثانیه، مشاهده شود و محصول مشکوک پیش از ادامه مسیر از خط خارج گردد.

این آزمون محل نشتی را مشخص نمی‌کند؛ کارکرد آن پاسخ سریع به این پرسش است که آیا محصول در شرایط آزمون، نشتی فراتر از حد مجاز دارد یا خیر. پس از رد محصول، می‌توان با کف صابون یا روش موضعی مناسب، محل دقیق ایراد را برای تعمیر و تحلیل علت ریشه‌ای پیدا کرد. برای نتیجه قابل‌اتکا، فشار آزمون، زمان پایدارسازی، بازه دبی مجاز و حد تشخیص باید متناسب با محصول و الزامات کنترل کیفیت تعیین و اعتبارسنجی شوند. زمان واقعی چرخه نیز به حجم محصول، طراحی فیکسچر و تنظیمات آزمون بستگی دارد.

۴ مزایای عملیاتی و مقایسه جامع روش سنتی و مس فلومترهای بریزنس

در ایستگاهی که بررسی دستی هر محصول زمان قابل‌توجهی می‌گیرد، اندازه‌گیری جرمی می‌تواند زمان غربالگری را به چند ثانیه کاهش دهد و ظرفیت بالقوه آزمون را چند برابر کند. عنوان «افزایش ده‌برابری» بیانگر هدف عملیاتی قابل‌دستیابی در شرایط مناسب است؛ میزان واقعی افزایش سرعت باید با زمان چرخه فعلی، زمان پایدارسازی، حجم محصول و آرایش ایستگاه سنجیده شود.

برای بهره‌گیری ایمن و دقیق از مس فلومتر، لازم است محصول با فیکسچر مناسب متصل شود و نشتی احتمالی خودِ شیلنگ‌ها، رابط‌ها و ایستگاه آزمون از نتیجه محصول تفکیک گردد. همچنین آستانه پذیرش باید بر مبنای مشخصات محصول و الزامات فنی تعیین شود؛ صرف مشاهده یک عدد دبی، بدون حد معیار معتبر، به‌تنهایی حکم قبولی یا رد نیست.

۵ جمع‌بندی و راهکار اجرایی برای مدیران کنترل کیفیت

در محصولات گازسوز، آزمون نشتی مستقیماً با ایمنی مصرف‌کننده و اعتبار سازنده ارتباط دارد. روش کف صابون برای یافتن موضع نشتی ابزار مفیدی است، اما بررسی نقطه‌ای، زمان و وابستگی به مشاهده می‌تواند آن را به گلوگاهی در تولید انبوه تبدیل کند. مس فلومترهای بریزنس با سنجش جریان جرمی در مدار آزمون، امکان غربالگری سریع محصول را مستقل از محل نشتی فراهم می‌کنند: محصولی که از حد تعیین‌شده عبور کند از خط جدا می‌شود و سپس برای یافتن محل عیب بررسی خواهد شد.

با طراحی صحیح فیکسچر، تعیین فشار و حدود آزمون و اعتبارسنجی چرخه، این روش می‌تواند زمان کنترل را به چند ثانیه برساند و در خطوط مناسب به افزایش چشمگیر ــ و بالقوه ده‌برابری ــ سرعت تست کمک کند. نتیجه، فرایندی یکنواخت‌تر برای کنترل کیفیت و فرصتی برای تمرکز اپراتور بر بررسی و اصلاح محصولات مردود است. انتخاب مدل و پیکربندی باید بر اساس نوع گاز، محدوده دبی نشتی مورد انتظار، فشار آزمون و چرخه تولید انجام شود.

منبع فنی: Zaxis، «Understanding Mass Flow Leak Tests with Isaac HD»؛ شرح سازوکار آزمون نشتی جرمی و مقایسه دبی اندازه‌گیری‌شده با محدوده پذیرش.
